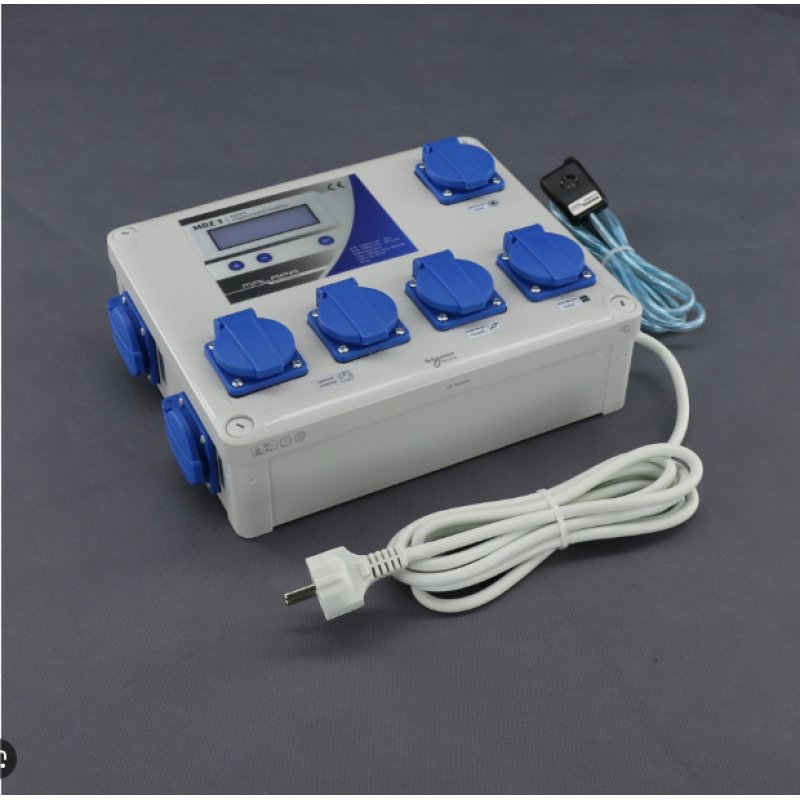

Malapa MDZ3 digitale programmeerbare verdeelkast

De elektronische wandverdeler uit de serie MDZ is bedoeld voor een complete oplossing – voeding, schakeling, regeling en aansturing van verwarming, zowel voor inductieve als voor resistieve belasting. Dit apparaat schakelt het stopcontact in en uit met geruisloze vermogensrelais die zijn ontworpen voor de schakelvermogens van de betreffende verdeler. De hoofdverdeler bevat een stopcontact voor verwarming dat door een thermostaat wordt aangestuurd met een temperatuurinstelling voor de dag en een andere voor de nacht.

Een ander stopcontact, aangestuurd door een thermostaat samen met een hygrostaat en regeling, is bestemd voor afvoer/toevoer van lucht, uiteraard met een instelling voor de dag en een andere voor de nacht; hiermee kunt u een ander toerental van de ventilator instellen bij de ingestelde temperatuur en een ander bij overschrijding van de ingestelde waarde. Voor de voeding van de verlichting zijn 2 geschakelde stopcontacten beschikbaar die worden aangestuurd door schakelklokken, elk kan worden belast met 1x 1200W (2x 600W).

De geschakelde stopcontacten hebben een beveiligingscircuit bij stroomuitval; ze schakelen pas tot 10 minuten na de uitval weer in, waarna de lampen intussen zijn afgekoeld en het starten gemakkelijker is. Eén stopcontact wordt aangestuurd door een tijdschakelaar voor pompen: u programmeert de tijd voor het water geven en een andere voor de pauze, de frequentie van het water geven kan overdag en 's nachts verschillend zijn. Voor de voeding van andere apparaten heeft de verdeler één niet-geschakeld stopcontact geïntegreerd dat onder permanente spanning staat. Thermostaten en hygrostaten hebben een instelbare hysterese.

Het overzichtelijke LCD-display met 4 regels informeert u tegelijk over de temperatuur, de tijd en de status van de uitgangen (stopcontacten). De processor bewaakt voortdurend de ingangen, uitgangen en de verbinding met de sensor en geeft indien nodig een fout aan, visueel en bovendien akoestisch. Back-up van de instellingen. De temperatuur wordt gemeten door een nauwkeurige en betrouwbare digitale DALLAS-sensor, die zijn informatie doorgeeft via een kabelverlenging van 1,5 meter. Directe installatie: voor aansluiting op het stroomnet dient een snoer met stekker van 5 meter lang en voor het aansluiten van apparaten dienen de stopcontacten. Het apparaat kunt u met ophangbeugels aan de muur bevestigen (bij de levering inbegrepen). Langdurige en foutloze werking, ook in extreme omstandigheden, overgedimensioneerd ontwerp.

Gebruik:

Toepassing vindt het bijv. bij regeling, regelmatige aansturing van pompen, thermostaat voor verwarming, verlichting of bijverlichting van kassen, botanische tuinen, terraria, dierenhouderij.

Indeling van de stopcontacten:

- 2x geschakeld stopcontact aangestuurd door schakelklokken voor verlichting (elk stopcontact max. 1x 1200W of 2x 600W), met beveiliging tegen stroomuitval (10 minuten)

- 2x niet-geschakeld stopcontact onder permanente spanning

- 1x stopcontact voor pomp (tijdschakelaar) voor water geven – 2 programma's voor dag/nacht, verschillend instelbare in-/uitschakeltijd (max. 2600W)

- 1x stopcontact voor verwarming – thermostaat, 2 programma's voor dag/nacht, instelbare hysterese (max. 2600W)

- 1x stopcontact voor ventilator (afvoer/toevoer) – hygrostaat/thermostaat met regeling (met terugkoppeling) minimaal/maximaal toerental 0% tot 100%, 2 programma's voor dag/nacht, instelbare hysterese (max. 900W)

varianten van de hoofdverdelers MDZ: MDZ1 – basis MDZ2 – extra digitale tijdschakelaar voor regelmatige aansturing van pompen voor water geven, 2 programma's voor dag/nacht MDZ3 – extra digitale tijdschakelaar voor regelmatige aansturing van pompen voor water geven, 2 programma's voor dag/nacht + gecombineerde hygrostaat/thermostaat met regeling voor ventilator uitbreiding met aanvullende verdelers MZP:

Elke digitaal programmeerbare hoofdverdeler kan de aanvullende verdelers MZP1, MZP2, MZP3 aansturen. De aanvullende verdelers verschillen van elkaar in het aantal stopcontacten en de aansluiting op het net. Eén hoofdverdeler kan tot 20 hulpverdelers aansturen. Voordelen: de instelling blijft ook na onderbreking van de stroom bewaard, snelle wijzigingen in de instelling en nauwkeurige meting van alle grootheden, verwaarloosbaar verbruik, continue temperatuur zonder schommelingen, aangenaam klimaat, geringere mechanische/thermische belasting van mechanische onderdelen, hoge beschermingsgraad van het apparaat, communicatie met de sensor verloopt met veilige spanning.

Een apparaat dat niet draait, verbruikt ook geen stroom. Installatie: de sensor aan de kabel kan de temperatuur meten in een andere ruimte of in de luchtleiding dan waar het apparaat is geplaatst. In de ruimte raden we aan de sensor ca. 1,5m boven de grond te plaatsen op een plek met goede luchtcirculatie; plaats de sensor niet in de buurt van warmtestralers. Hysterese: temperatuur- of vochtigheidsverschil of traagheid waarbij het apparaat in- en uitschakelt. Verlaging van de vochtigheid – bijv. als de hysterese 1%RH is en de gewenste vochtigheid 20%RH, schakelt de hygrostaat uit bij 21%RH en weer in bij 20%RH. Bevochtiging – bijv. als de hysterese 1%RH is en de gewenste vochtigheid 20%RH, schakelt de hygrostaat uit bij 19%RH en weer in bij 20%RH. Verwarming – bijv. als de hysterese 1°C is en de gewenste temperatuur 20°C, schakelt de thermostaat uit bij 21°C en weer in bij 20°C. Koeling – bijv. als de hysterese 1°C is en de gewenste temperatuur 20°C, schakelt de thermostaat uit bij 19°C en weer in bij 20°C.

Op uw verzoek leveren we ook andere varianten

Technische gegevens van de digitale verdeler MDZ3:

voeding – 230V AC 50Hz

maximale belasting – resistief 3600W (16A)

2x geschakeld stopcontact – in totaal 2x 1200W of 4x 600W inductieve belasting (elk stopcontact max. 1x 1200W of 2x 600W), beveiligingscircuit ter bescherming van de lampen (10 minuten)

2x niet-geschakelde stopcontacten onder permanente spanning

1x stopcontact voor pomp (tijdschakelaar) – 2 programma's voor dag/nacht, verschillend instelbare in-/uitschakeltijd 1 seconde tot 24 uur, maximaal 2600W 1x stopcontact voor verwarming – thermostaat, 2 programma's dag/nacht, maximaal 2600W 1x stopcontact voor ventilator (afvoer/toevoer) – thermostaat + hygrostaat met regeling (met terugkoppeling) minimaal/maximaal toerental 0% tot 100%, 2 programma's voor dag/nacht, maximaal 900W

temperatuursensor – digitaal gekalibreerd – van de fabrikant DALLAS

lengte van de sensor – 1,5 meter

afmeting van de sensor – 50mm x 36mm x 15mm

LCD-display – 4 regels bedieningsknop – 3x (+ - SET) bereik temperatuur/vochtigheid – 0° tot 100°C, 0% tot 100%RH werktemperatuur/vochtigheid van de sensor 0° tot 80°C, 0% tot 100%RH (niet-condenserend) hysterese temperatuur/vochtigheid – 1° tot 10°C, 1% tot 10%RH tolerantie temperatuur/vochtigheid +-0,25°C, +-3%RH tolerantie tijd +-2 minuten/maand back-up van de tijd – accu 100 uur

back-up van gegevens – 35 jaar

uitgang voor aanvullende verdeler – ja

beveiliging – thermisch (geschakelde stopcontacten)

elektronisch menu – Tsjechisch (op verzoek Duits, Engels, Spaans)

aansluitsnoer met stekker – 3 meter

montage – wand (beugels)

totaal gewicht – 2320g

afmeting – lengte 225, breedte 180, hoogte 100mm werktemperatuur -20° tot 70°C

werkvochtigheid – 0% tot 90%RH (niet-condenserend)

opslagtemperatuur – 0° tot 45°C

beschermingsgraad – IP44

behuizing – ABS RoHS
